金屬火焰切割機(jī)的調(diào)火處理是在切割前期完成，對(duì)整個(gè)切割質(zhì)量的影響十分顯著。

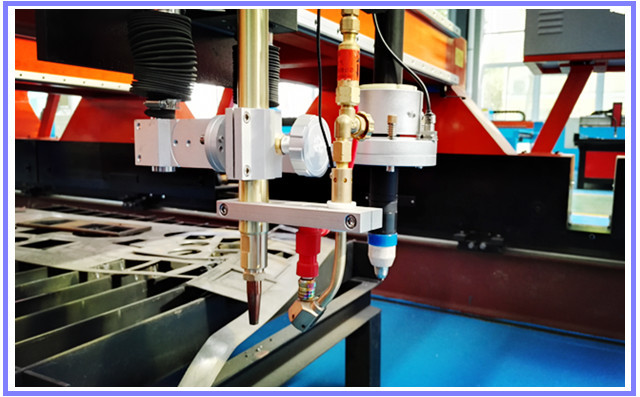

        火焰切割調(diào)火通過(guò)調(diào)整氧氣和乙炔的比例可以得到三種切割火焰：中性焰（即正常焰），氧化焰，還原焰。下面小編就重點(diǎn)介紹一下金屬火焰切割機(jī)的調(diào)火技巧。

        正?；鹧娴奶卣魇窃谄溥€原區(qū)沒(méi)有自由氧和活性炭，有三個(gè)明顯的區(qū)域，焰芯有鮮明的輪廓（接近于圓柱形）。焰芯的成分是乙炔和氧氣，其末端呈均勻的圓形和光亮的外殼。外殼有赤熱的碳質(zhì)點(diǎn)組成。

        焰芯溫度達(dá)1000℃。還原區(qū)處于焰芯之外，與焰芯的明顯區(qū)別是它的亮度較暗。還原區(qū)有乙炔未完全燃燒的產(chǎn)物——一氧化碳和氫組成，還原區(qū)的溫度可達(dá)3000℃左右。外焰即完全燃燒區(qū)，位于還原區(qū)之外，它由二氧化碳和水蒸氣、氮?dú)饨M成，其溫度再1200~2500℃之間變化。

        氧化焰是在氧氣過(guò)剩的情況下產(chǎn)生的，其焰芯呈圓錐形，長(zhǎng)度明顯的縮短，輪廓也不清楚，亮度是暗淡的；同樣，還原區(qū)和外焰也縮短了，火焰呈紫藍(lán)色，燃燒時(shí)伴有響聲，響聲大小與氧氣的壓力有關(guān)，氧化焰的溫度高于正常焰。如果使用氧化焰進(jìn)行切割，將會(huì)使切割質(zhì)量明顯地惡化。

        還原焰實(shí)在乙炔過(guò)剩的情況下產(chǎn)生的，其焰芯沒(méi)有明顯的輪廓，其焰芯的末端有綠色的邊緣，按照這綠色的邊緣來(lái)判斷有過(guò)剩的乙炔；還原區(qū)異常的明亮，幾乎和焰芯混為一體；外焰呈黃色，當(dāng)乙炔過(guò)剩太多時(shí)，開(kāi)始冒黑煙，這是因?yàn)樵诨驀?yán)重乙炔燃燒缺乏必須的氧氣造成的。

        預(yù)熱火焰的能量大小與切割速度、切口質(zhì)量關(guān)系相當(dāng)密切。隨著被切工件板厚的增大和切割速度的加快，火焰的能量也應(yīng)隨之增強(qiáng)，但又不能太強(qiáng)。

        尤其在割厚板時(shí)，金屬燃燒產(chǎn)生的反應(yīng)熱增大，加強(qiáng)了對(duì)切割點(diǎn)前沿的預(yù)熱能力，這時(shí)過(guò)強(qiáng)的預(yù)熱火焰將使切口上邊緣嚴(yán)重熔化塌邊。太弱的預(yù)熱火焰，又會(huì)使鋼板得不到足夠的能量，逼使減低切割速度，甚至造成切割過(guò)程中斷。

        所以說(shuō)預(yù)熱火焰的強(qiáng)弱與切割速度的關(guān)系是相互制約的。一般來(lái)說(shuō)，切割200mm一下的鋼板使用中性焰可以獲得較好的切割質(zhì)量。在切割大厚度鋼板時(shí)應(yīng)使用還原焰預(yù)熱切割，因?yàn)檫€原元的而火焰比較長(zhǎng)，火焰的長(zhǎng)度應(yīng)至少是板厚的1.2倍以上。
