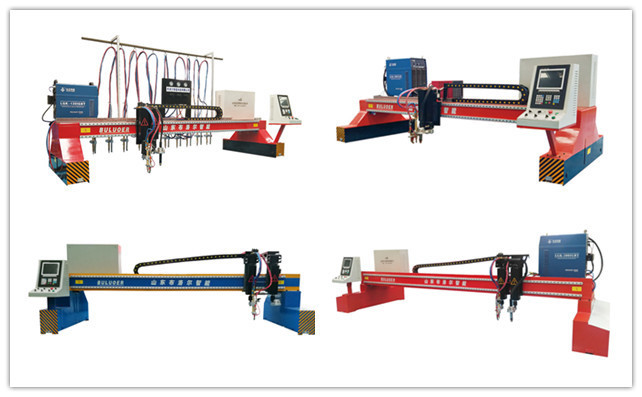

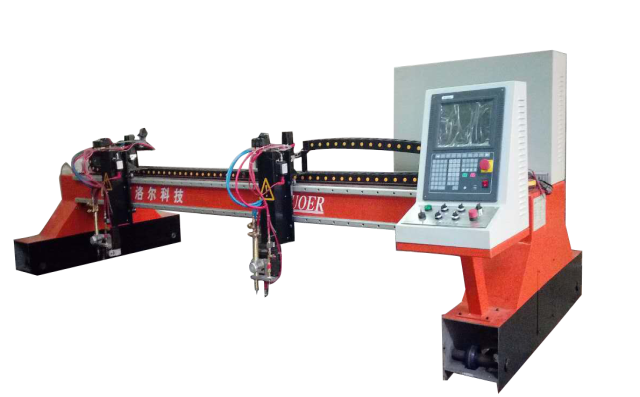

布洛爾數控火焰切割機型號多樣，品種齊全，全自動FASTCAM圖形編程軟件，套料簡單，結構剛性好，傳動精度高，雙邊驅動，運行平穩，可滿足用戶多維度的需求。接下來我們就來了解一下數控火焰切割機原理。

一、切割原理

數控火焰切割也叫燃?xì)馇懈?，是一個用氧燃?xì)饣鹧嫒紵倪^程。切割材料的溫度升至燃點時，氧流在狹長區域氧化金屬，燃燒時所產生的溶渣被切割氧流吹除從而形成割縫。數控火焰切割機是用數字程序驅動機床運動，搭載火焰切割系統，使用數控系統來控制火焰切割系統的開關，對鋼板等金屬材料進行切割的一種機電一體化的切割設備。

二、控制軟件

數控火焰切割機控制軟件主要包括四大模塊，其中文檔模塊完成文件的存儲與讀取，圖形輸入模塊和加工模塊共同完成零件的加工，實現CAD/CAM。系統設置模塊負責完成初始化參數及運動參數的設置。同時，火焰切割數控系統中的PLC實現切割氣路的閥動作和時序控制。在數控火焰切割機系統中，為保持切割機頭與鋼板之間的距離不變，必須配備自動調高裝置。該控制系統的圖形信息輸入模塊采用多種方式，主要的輸入方式為：手工輸入Ｇ代碼方式。

三、切割要求

1.設備在切割時一般選用中性焰或輕微的氧化焰。在切割過程中要保證火焰的強度適中，切割前應根據工件厚度、割嘴種類和切割要求選用預熱火焰。

2.調火應在預熱狀態下進行，感覺調好后觀察調過的火焰是否理想，若不理想關掉切割氧回到預熱狀態再調，調到合適為止。

四、切割材料厚度

氧燃?xì)馇懈羁捎糜谔妓劁摷暗秃辖痄?，厚度可達到幾個分米。切割質量取決于材料表面情況，切割速度及材料厚度。材料厚度：３ｍｍ至2800ｍｍ；目前普通火焰切割機即可達到的切割機厚度：10mm至200mm。但數控火焰切割機在眾多切割方式中是切割厚度最大的一種切割方式，一般如果切割厚度高于典型厚度時，切割機的氣路、割槍、氧氣和燃?xì)獾臄?shù)量都要有所改變，動力達不到要求就切不透板材。

作為大型數控機床設備，受制于切割工作原理和機床的傳動性能，數控火焰切割機的運行速度不可能太快，一般保持在0.1m/min以內，為保證切割質量和效果，建議速度是控制在700mm/min左右較為適宜。機床傳動系的傳動比比較大，因此機床傳動系的傳動剛性明顯偏低。
