數控火焰切割機設備的數控系統控制主橫梁上的小車沿縱向運動, 控制帶有割炬的小車沿橫向運動, 其橫、縱向的運動合成為割炬的運動軌跡, 也就是所要切割的工件的形狀。同時,火焰切割數控系統中的PLC實現切割氣路的閥動作和時序控制。在數控火焰切割機系統中, 為保持切割機頭與鋼板之間的距離不變, 必須配備自動調高裝置?？刂葡到y(tǒng)軟硬件組成。

        由于數控火焰切割機控制精度、工作速度及載荷要求都不是很高, 所以可以采用步進電機以開環方式實現運動控制。工業控制機和運動控制卡協同完成控制系統的控制功能, 該控制系統電機驅動器能實現斬波恒流細分驅動, 提高了電機運動精度, 并較好的解決了大扭矩驅動時的發熱問題。

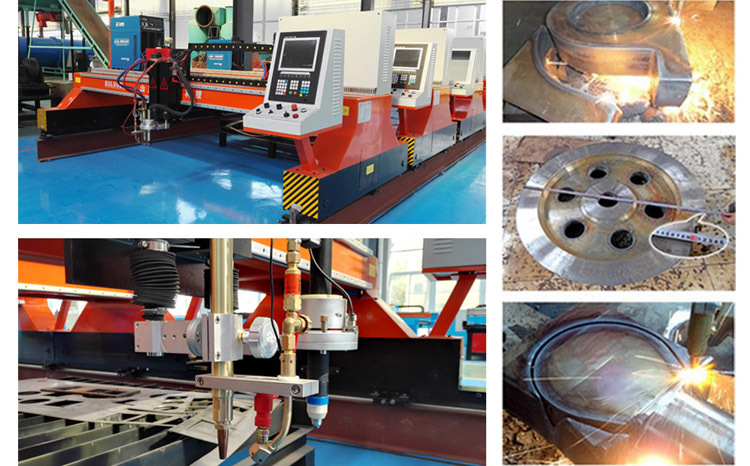

        外圍控制電路由 PLC、繼電器等組成, 其輸出可控制氣路的電磁閥、接觸器線圈等, 實現氣路的時序控制。數控火焰切割機是一種將電腦控制、精密機械傳動、氧、燃?xì)馇懈钊呒夹g(shù)相結合的高效率、高精度、高可靠的熱切割設備。它適用于造船，鋼結構，電力，鍋爐，機車車輛，石油化工等制造行業的高精度鋼板熱切割的新型自動化設備。產品主要應用于造船、鍋爐制造、容器制造、建筑、橋梁、機械、鋼結構制造等領域的板材、管材和線材型金屬材料進行電腦全自動控制的數控火焰切割機?？汕懈钐间?、不銹鋼及各種有色金屬，應用范圍廣，市場容量大。

        數控火焰切割機，切割具有大厚度碳鋼切割能力，切割費用較低，但存在切割變形大，切割精度不高，而且切割速度較低，切割預熱時間、穿孔時間長，較難適應全自動化操作的需要。它的應用場合主要限于碳鋼、大厚度板材切割，在中、薄碳鋼板材切割上逐漸會被數控等離子切割機代替。
