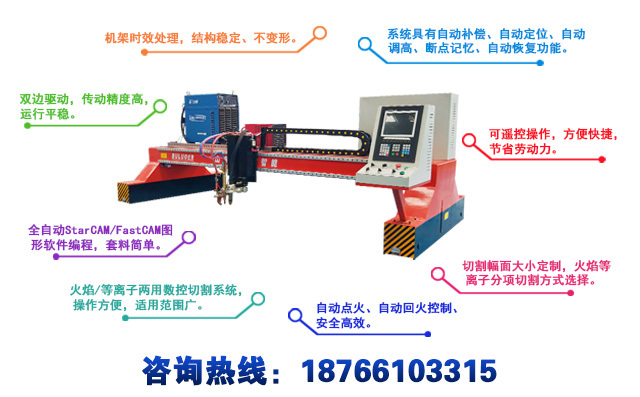

龍門式數控切割機是一種由電腦數字程序控制，使機械執行元件，切割工藝按照需求進行加工的全自動熱切割設備。具有自動化程度高，操作簡便，效率高，精度高等優勢，并且，它作為一款龍門式切割機設備，更是具有根據需求增加多把割炬的特點。

        對于龍門式數控切割機切割軌跡的編程方面，軌跡的行走方向、起點位置都會對于最終的切割質量產生直接影響。下面，一起來看在切割機割縫補償設置方面龍門式數控切割機說明書是怎樣的

        首先對龍門式數控切割機切割軌跡的順序及方向的安排。原則上存在內外輪廓的圖形要先切割內輪廓然后外輪廓，外輪廓的切割方向上要先將預留部分少的部分先切割。

        如果一個板面存在多種零件的切割下料，切割的先后順序要盡量減少熱變形，按照先小后大、先里后外的順序統一安排。

        其次是切割引入、引出線的設置。為了達到良好的切割效果，建議用戶在編輯龍門式切割機切割軌跡時都要設置引入線和引出線，如果對工件的要求不是太高或者有后期的加工處理可以不設引線直接切割。

        引線設置的原則是將一條軌跡斷開并延伸至預留區或廢料內，引線的長度至少要大于一個割縫的寬度。

        最后是割縫補償，對于補償量的大小需要綜合考慮龍門式切割機切割方式、切割厚度以及切割速度，補償量為割縫寬度。一般來說，火焰切割10mm以上和等離子切割6mm以內的板材，如果要特別精準還是建議用戶去試切割，實際測量割縫的寬度。

        在龍門式數控切割機設置割縫補償方面還需注意以下幾點：

        1、設置了軟件補償以后一般不需要在數控系統上補償，否則補償重復尺寸就又會出現偏差了。但如果軟件補償在切割下來后尺寸還差一點，可以通過數控系統再補償。

        2、如果通過數控系統補償，則應在軟件中把補償量設為零。

        3、如果不能確定應該補償多少尺寸，可以在廢料上割一個矩形，測量實際尺寸和編程尺寸計算出需要的補償量。

        4、龍門式切割機的數控系統在處理小圓弧的補償時比較困難，如果圓弧比補償半徑還小是切割不出來的，更不能正確補償，對這種情況應該考慮修改零件圖，或者考慮采用軟件補償以便及時發現問題。
