龍門式切割機的機械系統由機架、傳動裝置等部分組成。在機械制造中應用廣泛，不僅外型美觀，運行穩定，而且可以根據用戶需求添加多把割炬，增加便利。

        一.硬件設備

           (1)機架采用箱形龍門式結構，具有足夠的強度和剛性，  外形美觀。

           (2)橫梁必須保證長年使用不變形。

           (3)縱向、橫向驅動系統均采用日本松下數字式交流伺服電機與德國NEUGART行星減速器，以保證準確執行系統指令。

           (4)機械傳動系統采用國標精度為6級的精密齒輪與齒條嚙合。

           (5)割炬升降機構應采用滾珠絲杠配合直線滾動導軌控制，套筒式密封安裝，以確保割炬能精確地完成上下動作，而無前后左右動作。

           (6)設備外觀能見到的鋼結構件、螺釘等，均采用發黑或鍍鉻處理。

           (7)整機噴漆采用轎車漆種，顏色為黃色。

        二.氣路系統：

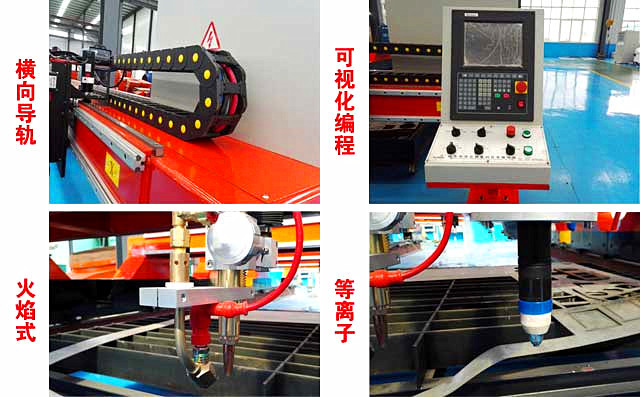

           (1)縱向、橫向電纜和氣管采用拖鏈拖動。實現總進氣管線、電纜和橫向管線、電纜拖鏈拖動。

           (2)設備供氣采用中央集氣單元，壓力調整單元，電磁閥、減壓閥、回火防止器等組成，  應具備高低壓轉換，壓力、流量無級調節，回火防止等功能，確保切割的安全性和高效性。

           (3)機箱:全鋼結構完全屏蔽，具備很好的防電磁輻射、抗干擾、防靜電、  防塵、散熱功能。

           (4)電源:  ATX電源，  AC輸入，應充分考慮防輻射、對其它設備無干擾，自身具備濾波功能能有效防止外部干擾。

           (5)為適應新疆特殊天氣條件，應配置空調，要求設備在當地環境溫度條件下長期穩定地工作。

         三.安全裝置

           (1)橫向、縱向導軌應設置電氣限位開關及機械限位擋塊，提供電氣和機械雙重限位防碰保護。

           (2)該設備應配置安全報警裝置，當發生氣體泄漏或管線爆裂時，系統能自動判斷，  切斷氣源并同時實現安全報警。

           (3) 整機的使用安全要求符合規定。

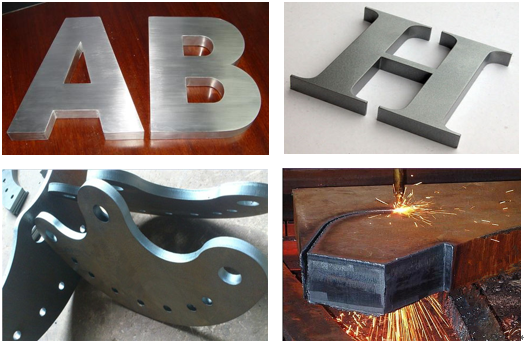

        龍門式切割機是指兩邊都有軌道，兩邊都有驅動電機（雙邊驅動）的數控切割機，運行更加穩定?？捎糜诟鞣N異形碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型鋼板下料。還可根據用戶要求配置多把割炬。增加更多的便利。
